建具詳細文字を部分的に表示させない

建具を入力する際、詳細表示の文字が重なってしまい見づらくなるケースがあります。
「文字移動」を使って重なりを解消する方法や、フォントのサイズを変更することで回避する
方法もありますが、部分的に表示をなくしたほうがすっきりする場合もあります。
建具詳細文字を個別に表示しないようにする簡単な方法があります。

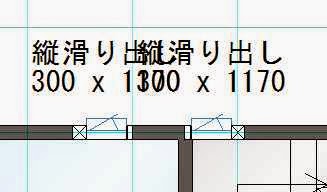

重なり合った建具詳細表示の文字を１つにしてみます。


表示をさせたくないほうの建具を選択します。（選択すると赤い表示になります）
　



建具プロパティの「フォント」タブを開きます。　

  　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　「個別の設定を使用する」に☑を入れます。



１/１００表示であれば「１/１００用」の「高さ」を「0」に変更して「更新」ボタンを押します。　　

（１/５０（詳細表示）の場合は「１/５０用」枠内を変更します。）　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　

選択していた建具の詳細表示文字が表示されなくなります。



メニューバーの「ツール」から「文字移動」を選択します。

平面上にマウスを移動させると矢印が黒く表示されるので、移動させたい文字をクリックします。　
（矢印に文字がついてきます）

　









体裁のいいところでクリックすれば移動完了です。

 お試しください。

プレゼンボードで使用する平面図の画像にグリッド線を表示する

プレゼンボードに配置する平面図にグリッド線を表示させる方法をお伝えします。

通常、プレゼンボード用のデータファイルを自動生成した平面図にグリッド線は表示されません。
　
　
　

　　　　　　　　　　　　　　


グリッド線を表示させたい場合は、自動生成時に「グリッド線を描画」に☑を入れて生成すると
表示させることが出来ます。　お試しください。
