2016年3月30日水曜日

斜め寸法線の文字を180度反転させたい時の対処法

「斜め寸法線の文字を反転させて表示したい」というお問い合わせをいただくことがあります。
ウォークインホームのバージョン15からは「寸法方向自動調整角」という機能が追加され、文字を180度反転することができるようになりました。
角度の指定は以下の手順で行います。

1. メニューバー「設定」→「建物共通情報」を選択

2. 「平面関係」タブの中にある「寸法調整自動調整角」を変更(90度/135度が選択可能)


 3. 文字の表示角度が180度反転されます

ちなみに
文字を寸法線の「内側/外側」のどちらに表示させるかを切り替える場合は、
「選択」大アイコンで寸法線を選択し、画面左のプロパティウインドウにある「表示方向の変更」ボタンを押します。
ボタンを押すたびに寸法線の「内側/外側」に文字表示が切り替わります。

-----------------------------------------------------------------------------
木建市場では、ウォークインホームのスキルアップスクールを東京と大阪で毎月開催しています。
「会社に新人が入ったので覚えて欲しい」「ウォークインホームを触ったことがない」「単発で参加したい」「就職先で使っているので個人的に習得したい」という方も大歓迎です。

■スクールの様子はこちら→ http://d.hatena.ne.jp/mokken/
■日程カレンダーはこちら→ http://www.mokken.com/cgi-bin/calender/calender.cgi
■スクールお申込みフォームはこちら→ http://walk-in-home.net/beginner.html
※お電話、直接のメールでのお申込みも可能です。不明な点はお気軽にお問合せ下さい。
042-208-3250「ウォークインホーム講習の件で」とお伝え下さい。
■また「入門講習」「設計図書講習」「個別訪問講習」などの内容も、ご希望に応じて開催可能です。

【講習会に関するお問い合わせ】
株式会社木建市場(TEL:042-208-3250/E-mail:info@mokken.com)までお気軽にご連絡ください。

2016年3月24日木曜日

ウォークインホーム「6ヶ月集中講習」 2016年4月 参加募集のお知らせ

株式会社木建市場では、毎月、東京と大阪でソフト講習会を開催しています。

<2016年1~6月 講習会開催カレンダー>
講習会の開催日程とカリキュラムを掲載しています。

http://www.mokken.com/file/school_201601_6months.pdf

4月のウォークインホーム講習会のご案内です。
---------------------------------------------------------------
ウォークインホーム「6ヶ月集中講習」 2016年4月の募集を開始しました。

4月の講習では
「敷地入力集中講座」と題して
「敷地の入力と斜線チェック」について学びます。

※毎回、多数のお申込みをいただく人気の講習ですので、受講をご検討の方はお早目にお申し込みください。
※今回だけ単発でのご参加も大歓迎です。

【4月のポイント・受講申込書】は以下のURLをクリック!
<東京会場> 開催日:2016年4月5日(火)http://www.mokken.com/file/school_201604_wih_tokyo.pdf

<大阪会場> 開催日:2016年4月8日(金)http://www.mokken.com/file/school_201604_wih_oosaka.pdf


※ご参加特典①
 ウォークインホームで使用できる「ニチハ外壁材データ」をプレゼントします。
 (1社につきCD1枚を差し上げます)

※ご参加特典②
 テレビや雑誌で話題のスイーツをご用意して、皆さまのご参加をお待ちしています。
(4月は「日本ギフト大賞」の京都府賞受賞のお菓子【京都祇園京煎堂 御縁の桜】の予定です)

※画像はイメージです
※内容は予告なしに変更になる場合があります

---------------------------------------------------------------
◆講習会に関するお問い合わせ
ウォークインホーム、つもり君などソフト講習会についてのお問い合わせは、株式会社木建市場(TEL:042-208-3250/E-mail:info@mokken.com)までお気軽にご連絡ください。

2016年3月22日火曜日

別の物件で作ったプレゼンボードの画像を、作成中のプレゼンボードに持ってこられないの?

他の物件で作ったプレゼンボードの画像を、別の物件に持ってこられないの?という質問を頂くので、今回はその方法をご紹介します。今回はあくまでウォークインホームで作成した画像という意味になります。他のプレゼンボードで使ったカタログなどの画像をどこに保存したかわからないので、それを引っ張りたいという意味ではありませんので、ご注意下さい。

ビフォーウィンドウを使う方法もあるのですが、今回はシンプルに、作成中のプランのプレゼンボードに他の物件で作ったプレゼンボードの画像を配置する方法をご紹介します。

前提として、持ってきたい画像のある物件でプレゼンボード用の画像を生成している事が条件になります。

1.プレゼンボードの作成画面で「画像」のアイコンをクリックします。

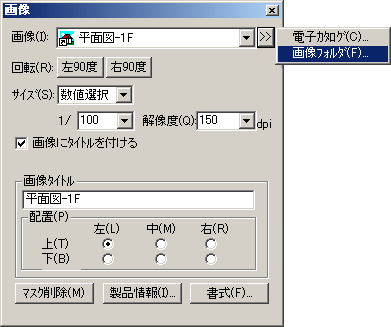

2.「画像」ウィンドウの右上にある「画像フォルダ」をクリックします。


3.フォルダ参照画面が出るので、任意のフォルダを指定し、ファイルを選択します。
「物件データ」→「0000000X(Xは任意の数字)」→「prs-image」というフォルダがプレゼンボードの画像が入っているフォルダです。また、頭に@がついているファイルは、サムネイル用の縮小画像なので@がついていない物を選択して下さい。

ここで、他の物件のフォルダがわからない!という方に物件のフォルダ名を確認する方法です。
まず物件の一覧画面を開きます。その中に「ディレクトリー」という列があります。そこがその物件のフォルダ名なので、そこを参考に画像を開いて下さい。



4.読み込んだ画像を任意の場所に配置します。

以上の操作で、他の物件で作ったプレゼンボード画像を、配置する事が出来ます。

次回は設計図書の画面で、他の物件の図面を持ってくる方法をご紹介します。

----------------------------------------------------------------------------------------------------------------------------
木建市場では、ウォークインホームのスキルアップスクールを、毎月・東京と大阪で開催しています。
「会社に新人が入ったので覚えて欲しい」「ウォークインホームを触ったことがない」「単発で参加したい」「希望の就職先で使っているので個人的に習得したい」という方も大歓迎です。

■スクールの様子はこちら→ http://d.hatena.ne.jp/mokken/
■日程カレンダーはこちら→ http://www.mokken.com/cgi-bin/calender/calender.cgi
■スクールお申込みフォームはこちら→ http://walk-in-home.net/beginner.html
※お電話、直接のメールでのお申込みも可能です。不明な点はお気軽に、お問合せ下さい。042-208-3250「ウォークインホーム講習の件で」とお伝え下さい。
■ また「入門講習」「設計図書講習」「個別訪問講習」などの内容も、ご希望に応じて開催可能です。

【講習会に関するお問い合わせ】
 株式会社木建市場(TEL:042-208-3250/E-mail:info@mokken.com)まで
 お気軽にご連絡ください。

2016年3月4日金曜日

部屋名称のサイズを変更したい

ウォークインホームの平面図で、部屋名称がはみ出してしまう場合の対処方法を紹介します。



1.『選択』大アイコンがONの状態で、対象となる居室を選択します。
2.画面左に「プロパティ」が表示されるので、「フォント」を選択します。
3.1/100用(部屋)の数値を変更すると標準表示の平面図部屋名称サイズが変更できます。
  1/50用(部屋)の数値を変更すると詳細表示の部屋名称サイズが変更できます。





※数値を変更した後は「更新」ボタンをクリックします。


----------------------------------------------------------------------------------------------------------------------------
