採光チェックで「×」が出るケースの一例

先日、サポート宛に「どう見ても大丈夫そうなのに、採光チェックで×が出るんだけど」という質問を頂きました。灯台下暗し。案外、躓きやすい箇所なので、今回のケースの解決方法をご紹介しようと思います。

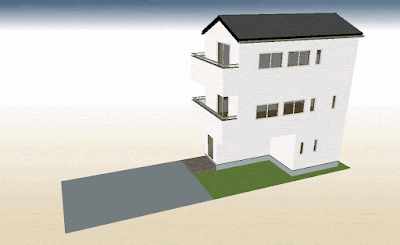

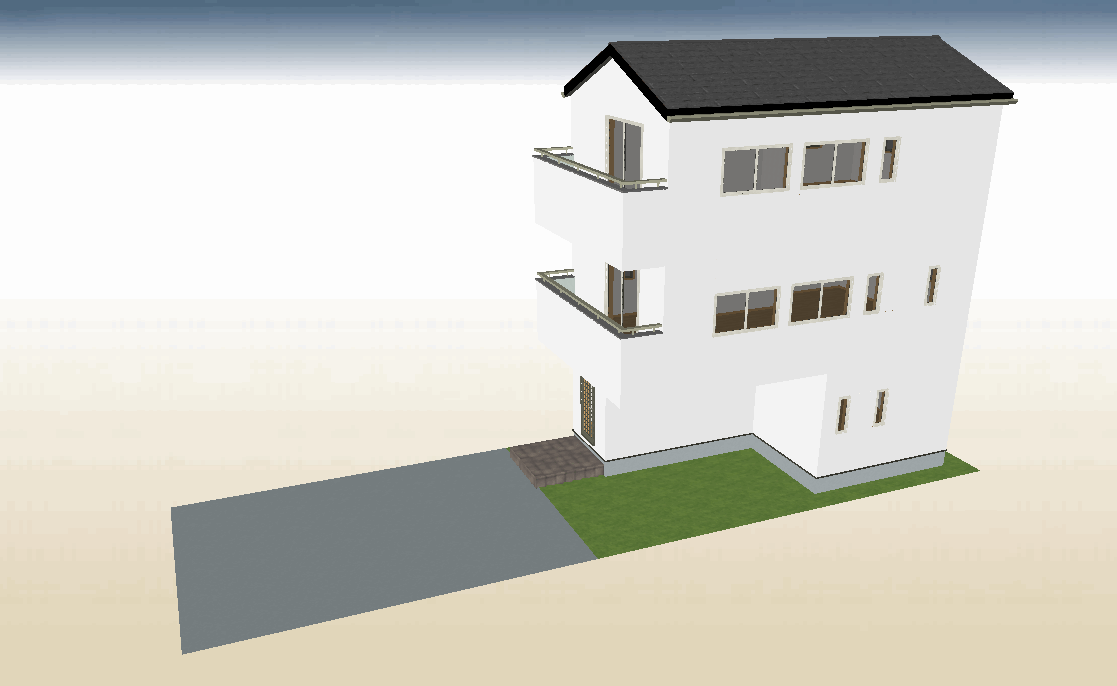

こんな感じのプランでした。

質問があったのはこのプランの2階。間取りを見るとこんな感じです。確かに問題が無さそうなのに採光の判定では「×」が出ています。

結論から言うと、原因は道路斜線が入力されていない事でした。

ウォークインの「傾斜面」で入力ができる「道路」はあくまで道路の絵なので、そこが道路だという事を示すには、「方位」大アイコンから「斜線情報」を入力する必要があります。

敷地レイヤーで道路斜線を入力します。

判定が「○」になりました。

もし採光チェックで「Ｘ」が出て、悩んでいる方は道路斜線を入力したかどうかを一度ご確認下さい。

----------------------------------------------------------------------------------------------------------------------------
木建市場では、ウォークインホームのスキルアップスクールを、毎月・東京と大阪で開催しています。
「会社に新人が入ったので覚えて欲しい」「ウォークインホームを触ったことがない」「単発で参加したい」「希望の就職先で使っているので個人的に習得したい」という方も大歓迎です。

■スクールの様子はこちら→ http://d.hatena.ne.jp/mokken/
■日程カレンダーはこちら→ http://www.mokken.com/cgi-bin/calender/calender.cgi
■スクールお申込みフォームはこちら→ http://walk-in-home.net/beginner.html
※お電話、直接のメールでのお申込みも可能です。不明な点はお気軽に、お問合せ下さい。042-208-3250「ウォークインホームスクールの件で」とお伝え下さい。
■ また「入門スクール」「設計図書スクール」「個別訪問スクール」などの内容も、ご希望に応じて開催可能です。

【スクールに関するお問い合わせ】
 株式会社木建市場（TEL：042-208-3250／E-mail：info@mokken.com）まで
 お気軽にご連絡ください。

V-rayで点景がうまく表示されない

Walk in home（ウォークインホーム）のオプションにV-ray（ブイレイ）が追加されました。V-rayは今までのOpenGLやラジオシティとは全く違うクオリティのCGが作成できます。

V-rayでCGを作成するとき、点景が思うように表示されないことがあります。
【バージョンによる問題】
Walk in home15・・・点景は表示されません。
Walk in home16・・・Rel1.20以降条件付き表示

【データによる問題】
V-rayでは、画像形式により「くり抜き表示」できるの点景とできない点景があります。
TIF形式・・・〇
jpg形式・・・△
Bmp形式・・・△
その他形式・・・×

【点景の画像形式の確認方法】
基本辞書や、大アイコンから任意の点景を選択して「プロパティ」を表示してください。

プロパティを表示している状態で、名称わきのボタンをクリックします。

「点景の追加/編集」ウィンドウが表示され、立面/パースの項目に使用している点景画像の形式が表示されます。

V-rayで点景のあるCGを作成する場合は、画像形式は事前にチェックしておきましょう。

----------------------------------------------------------------------------------------------------------------------------
