メーカーが配布する外壁素材を取り込みたい

講習会などでも軽く触れておりますが、「ニチハやkmewなどのメーカーの外壁材を取り込みたいんだけど?」という質問を度々頂くので、今回はその方法についてご説明しようと思います。

取り込む素材には条件があり、取り込む画像ファイルが「シームレス化」という四方をつなぎ合わせても自然に見える処理がされている事が条件となります。ニチハやkmewの大手メーカーは3D CADなどでの使用を前提にシームレス化された画像をwebに用意しています。

http://www.kmew.co.jp/shouhin/siding.html
> 外壁材|屋根材・外壁材・雨といのケイミュー

https://www.nichiha.co.jp/download/jpg_sdata/
> 商品画像JPGシームレスデータ|各種ダウンロード|ニチハ株式会社

実際の取り込み手順は以下の通りです。

1.webサイトなどから「シームレス化」された「jpeg(ジェイペグ)」「BMP(ビットマップ)」「TIF(ティー・アイ・エスもしくはティフ)」形式ファイルをダウンロードします。基本的にwebで配布を行っているものについては「jpeg(ジェイペグ)」形式が一般的です。圧縮されているケースが多いので必ず解凍作業を行って下さい。

2.まずパソコンの中のCドライブ(ウォークインホームがインストールされているドライブ)→「DTS-CAD」→「master」→「texture」の順にフォルダを開き、「自社用ニチハ」など自分が作成した事がわかりやすいフォルダを作って手順1の画像ファイルを入れます(そのまま「texture」の中に入れてしまっても構いません)。
またマスターを他のパソコンと共有している方は当該の「master」フォルダで作業を行って下さい。
なんのこっちゃ?という方は、Cドライブ→「DTS-CAD」→「master」→「texture」で大丈夫です。もーわけがわからない!!!という場合はデスクトップに画像を置いておいても大丈夫です。
※ここまではウォークインホームの操作ではありません。

3.次にウォークインホームを起動して、「素材マスター」を開きます。

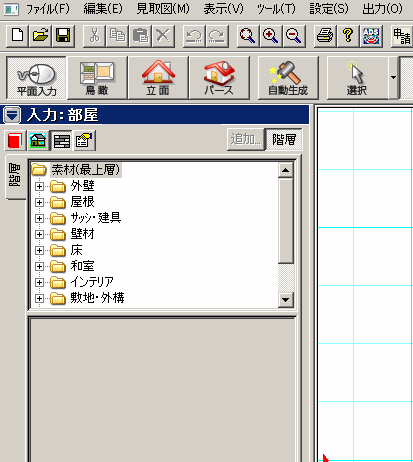

※余談になりますが、素材マスターを開いても、中に素材がほとんど入って居ないんだけど???という方がいらっしゃると思います。その際は「追加」の横にある「階層」を押して頂くと素材マスターが階層表示になり中にある全ての素材が表示されます。



また、フォルダを右クリックして「お気に入り」を選択する事で、通常表示の素材マスターによく使うフォルダを表示させる事が可能です。但し「お気に入り」に追加できるのは最下層のフォルダだけなのでご注意下さい。




4.「素材(最上層)」で右クリックして、「グループの追加」をクリックします。



手順4と手順5の操作はグループを追加しない場合は必要ありません。既存のフォルダに素材を追加する場合は、既存のグループを選択後、手順6に進んで下さい。

5.「グループの作成」ウィンドウの名称に任意の名前を入力します。



6.次に追加したグループを選択したまま、「追加」をクリックします。



7.「素材の追加」ウィンドウが表示されます。「名称」を任意で入力します。グループの変更も行えます。



8.「質感テンプレート」の右側にある「...」をクリックして任意の質感を設定します。



9.「テクスチャ指定」のチェックをつけ、右側にある「...」をクリックして手順2でコピーしたファイルを参照します。

※手順2でデスクトップにファイルを置いている場合はデスクトップを参照します。この際、「画像をコピーしますか?」というメッセージが出るので、必ず「OK」を押して下さい。



10. 設定が完了した状態です。最後に「OK」をクリックすれば登録完了です。



----------------------------------------------------------------------------------------------------------------------------
