先日、blogに設置してあるチャットの方から「図面注記を書き込んで、設計図書で出力した図面を個別に取り出せないか？」という質問を頂きました。
例えば、「平面図だけをdxf（jww）で欲しい」なんていう事がありますよね。
その際、画像の保存を使って平面図をdxf（jww）で保存する方法を以前にご紹介しました。
ウォークインホームファン: 設計図書出力の無いスタンダードタイプで、平面図をDXFもしくはJWWで保存したい
ただ、この方法では「図面注記」などが反映されない為、設計図書で出力した図面を個別に取り出す方法をご紹介しようと思います。（今回ご紹介する機能は設計図書出力機能のある、ウォークインホーム プロフェッショナル版限定となりますので、ご了承下さい。）
方法は簡単です。
図面を書きます。赤枠で囲った部分は「図面注記」で書き込んでいます。

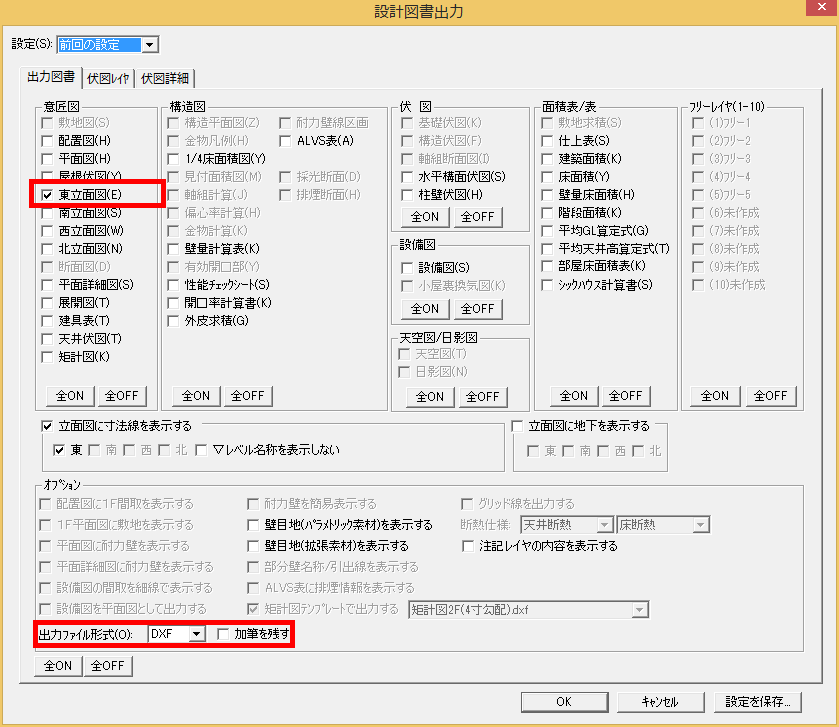

設計図書を出力して図面を作成します。今回は東側の立面にチェックを付けて、dxfで出力します。
今回は、設計図書の編集は不要なのでレイアウト選択画面で「キャンセル」を押します。プランの編集画面に戻ります。
プラン編集中の画面でファンクションキーの「F9」を押して下さい。※ノートPCなどの場合は、「Fn」+「F9キー」の場合もあります。
すると、その物件に対応するフォルダが開くので、その中の「設計図書」フォルダを開き、中にある図面のファイルを取り出して下さい。
このフォルダ名は、「物件一覧画面」の「ディレクトリ名」という部分でも確認が出来ます。新しく追加された顧客管理の都合上、ディレクトリ名などに若干の違いがありますが、新しいウォークインホームでも、ほぼ同様です。
jwで開くとこんな感じです。図面注記で記載した部分も確認できます。
----------------------------------------------------------------------------------------------------------------------------
